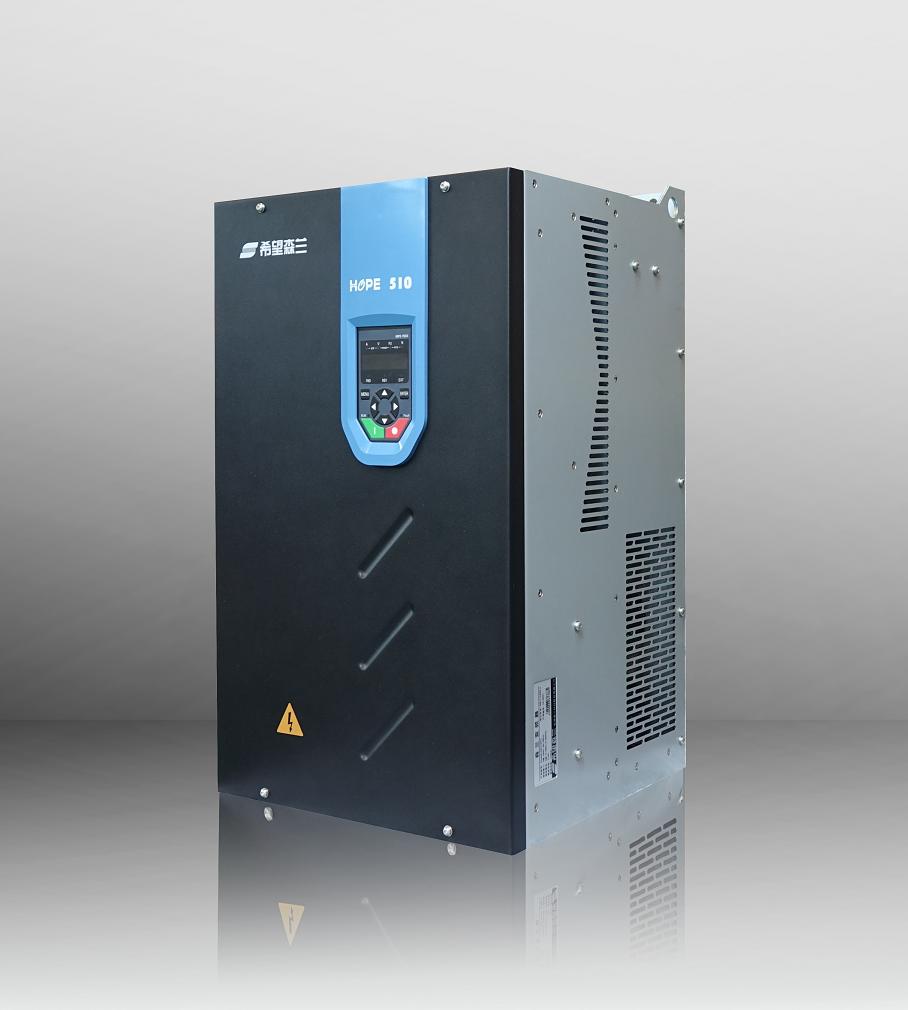

Hope510系列高性能矢量控制變頻器


HOPE510系列變頻器是希望森蘭科技股份有限公司自主開發的新一代低噪聲、高性能、多功能變頻器。 HOPE510系列變頻器采用轉子磁場定向的矢量控制方式實現了對電機大轉矩、高精度、寬范圍調速，可靠性高，功能強大。

一、產品特點：

l 集成高精度轉子磁場定向矢量控制算法，具有250%的瞬時轉矩控制能力

l 獨創的多模式PLC運行功能，特別適合管樁制造、工業洗滌設備應用

l 強大的過程PID功能：兩套參數、多種參數過渡方式，多種修正模式，可滿足拉絲機、紡織、造紙、印染等行業的張力、同步控制的需求，具有自由PID功能，可取代外部PID控制器

l 適用的多段速功能：提供編碼、直接、疊加和個數選擇方式，特別適合暖通行業應用

l 具有強大的用戶可編程模塊，靈活滿足客戶需求

l 內置直流電抗器

l 內置制動單元

l 支持穿墻式安裝

l 風機易更換

二、公共技術規范：

項目		項目描述
輸入	額定電壓，頻率	三相：380V，50Hz /60Hz
輸入	允許范圍	電壓波動范圍：325V～480V；電壓不平衡度：＜3％；頻率：47～63 Hz
輸出	輸出電壓	3相，0V～輸入電壓，誤差小于5％
輸出	輸出頻率范圍	V/F控制：0.00～650.00Hz；矢量控制：0.00～200.00Hz
基本規范	電機控制模式	無PG V/F控制、有PG V/F控制、無PG矢量控制、有PG矢量控制、V/F分離控制
	穩態轉速精度	無PG矢量控制：±0.5％；有PG矢量控制：±0.05％
	起動轉矩	0.50Hz時≥150％額定轉矩
	過載能力	150％額定電流1分鐘
	頻率分辨率	數字給定：0.01Hz；模擬給定：0.1％最大頻率
	輸出頻率精度	模擬給定：±0.2％最大頻率（25±10℃）；數字給定：0.01Hz（－10～＋40℃）
	運行命令通道	操作面板給定、控制端子給定、通訊給定，可通過端子切換
	頻率給定通道	操作面板、通訊、UP/DOWN調節值、AI1、AI2、PFI、算術單元
	輔助頻率給定	實現靈活的輔助頻率微調、給定頻率合成
	轉矩提升	自動轉矩提升；手動轉矩提升
	V/F曲線	用戶自定義V/F曲線、線性V/F曲線和5種降轉矩特性曲線
	加減速方式	直線加減速、S曲線加減速
	點動	點動頻率范圍：0.10～50.00Hz；點動加減速時間：0.1～60.0s
	自動節能運行	根據負載情況，自動優化V/F曲線，實現自動節能運行
	自動電壓調整（AVR）	當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定
	自動載波調整	可根據負載特性和環境溫度，自動調整載波頻率
	隨機PWM	調節電機運行時的音色
	下垂控制	適用于多臺變頻器驅動同一負載的場合
	瞬停處理	瞬時掉電時，通過母線電壓控制，實現不間斷運行
	能耗制動能力	使用外置制動電阻
	直流制動能力	制動時間：0.0～60.0s，制動電流：0.0～100.0％額定電流
	PFI	最高輸入頻率：50kHz
	PFO	0～50kHz的集電極開路型脈沖方波信號輸出，可編程
	模擬輸入	2路模擬信號輸入，電壓型電流型均可選，可正負輸入，支持模擬輸入擴展
	模擬輸出	2路模擬信號輸出，分別可選0/4～20mA或0/2～10V，可編程
	數字輸入	5路源漏型可選的多功能數字輸入，支持數字輸入擴展
	數字輸出	2路多功能數字輸出；2路多功能繼電器輸出，支持數字輸出擴展
	通訊	內置RS485通訊接口，支持Modbus-協議、USS指令
特色功能	過程PID	兩套PID參數；多種修正模式；具有自由PID功能；休眠功能
	多模式PLC	用戶可以設置多達8套PLC運行模式參數，單一模式PLC可達48段；可以通過端子選擇模式；掉電時PLC狀態可存儲
	多段速方式	編碼選擇、直接選擇、疊加選擇和個數選擇方式
	用戶自定義菜單	可定義30個用戶參數
	更改參數顯示	支持與出廠值不同的參數顯示
	轉矩控制功能	轉矩/速度控制可通過端子切換，多種轉矩給定方式
	零伺服及位置控制功能	可實現零速位置鎖定，精確定位，位置控制
特色功能	高速增減計數器	可實現位置同步控制、生產計數、計數停機、精確定位控制
	高速計米器	可實現定長停機、長度指示
	紡織擺頻功能	實現紡織卷繞的排線均勻
	可編程單元	比較器、邏輯單元、觸發器、算術單元、濾波器、多路開關、定時器
	計時電度表功能	便于調整最佳節能方案
保護功能		過流、過壓、欠壓、輸入輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等
選配件		數字I/O擴展板、編碼器接口板、模擬輸入擴展板、輸入輸出電抗器、電磁干擾濾波器、Profibus-DP模塊、中/英文LCD面板、外控操作箱等
環境	使用場所	海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合
	工作環境溫度/濕度	－10～＋40℃/20～90％RH，無水珠凝結
	存儲溫度	－20～＋60℃
	振動	小于5.9m/s2（0.6g）
結構	防護等級	IP20
結構	冷卻方式	強制風冷，帶風扇控制

三、應用領域：

廣泛應用于冶金、石油、化工、電力、建材、煤碳、醫藥、食品、造紙、塑料、紡織、印染、起重、洗滌、線纜、包裝、機械、陶瓷、供水、離心機、傳送帶、脫水機、污水處理、暖通等行業，如：拉比機、攪拌機、擠出機、卷繞機械、壓縮機、風機泵類、研磨機、傳送帶、提升機、離心機等。

型號說明：

四、HOPE510系列變頻器額定值

變頻器型號	額定容量（kVA）	額定輸出電流（A）	適配電機(kW)
HOPE510G11	16	24	11
HOPE510G15	20	30	15
HOPE510G18.5	25	37	18.5
HOPE510G22	30	45	22
HOPE510G30	40	60	30
HOPE510G37	49	75	37
HOPE510G45	60	91	45
HOPE510G55	74	112	55
HOPE510G 75	99	150	75
HOPE510G 90	116	176	90
HOPE510G 10	138	210	110
HOPE510G 132	167	253	132
HOPE510G 160	200	304	160

外形及安裝尺寸：

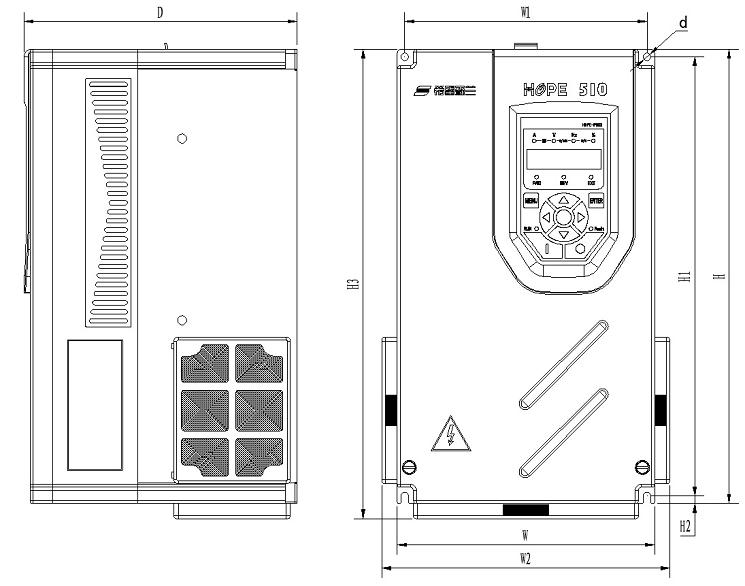

1. 塑殼機型安裝尺寸及外形圖

變頻器型號	W (mm)	W1 (mm)	W2 (mm)	H (mm)	H1 (mm)	H2 (mm)	H3 (mm)	D (mm)	d (mm)
HOPE510G11	170	160	190	300	290	5	310	180	5
HOPE510G15	170	160	190	300	290	5	310	180	5
HOPE510G18.5	208	195	230	352	337	5	360	190	6
HOPE510G22	208	195	230	352	337	5	360	190	6
HOPE510G30	248	230	270	400	382	10	410	225	7
HOPE510G37	248	230	270	400	382	10	410	225	7

注:W2和H3尺寸適用紡織行業專用(濾網為選配件).

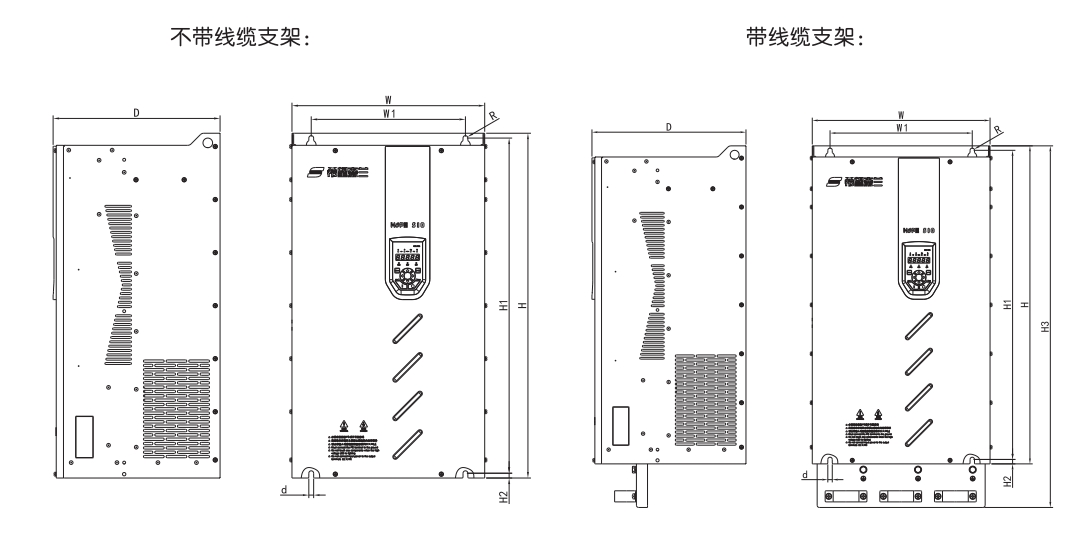

2. 鐵殼機型安裝尺寸及外形圖

變頻器型號	W (mm)	W1 (mm)	H (mm)	H1 (mm)	H2 (mm)	D (mm)	d (mm)	R (mm)
HOPE510G45	300	245	545	525	10	290	10	5
HOPE510G55	300	245	545	525	10	290	10	5
HOPE510G75	340	270	580	562	10	317	10	5
HOPE510G90	340	270	580	562	10	317	10	5
HOPE510G110	340	270	580	562	10	317	10	5
HOPE510G132	400	320	715	695	10	340	10	5
HOPE510G160	400	320	715	695	10	340	10	5
